PIR Bascom AVR (Motion Detector)

   PIR (Passive Infra Red) sensor, dapat dipergunakan untuk mendeteksi pergerakan manusia. Sensor ini akan menerima gelombang Infra merah yang dipancarkan oleh tubuh manusia sehingga sensor ini dapat diaplikasikan untuk beberapa kebutuhan misalnya, lampu otomatis untuk toilet, kran air otomatis seperti yang biasanya terdapat di beberapa toilet di Mall, oke kita langsung saja bahas cara menggunakan PIR sensor. Disini saya menggunakan Arduino UNO, LCD shield dan PIR sensor.

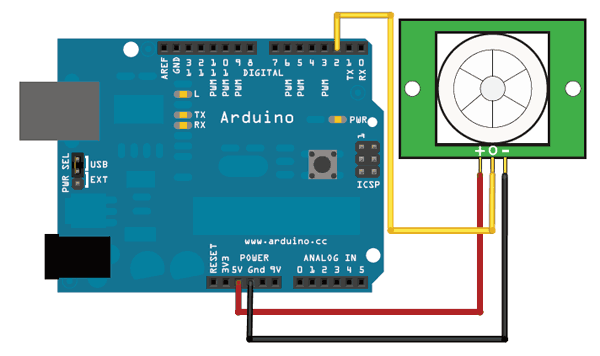

    Nah untuk output dari PIR sensor sendiri akan kita hubungkan pada Arduino di Pin2 atau Pind.2 pada atmega328, untuk yang tidak mempergunakan LCD shield, seperti pada gambar berikut :

Apabila kita mempergunakan LCD shield output PIR sensor dihubungkan ke pin nomor 5 pojok kanan atas dari LCD shield, dan upload Code bascomnya ke Arduino UNO

$regfile = "m328pdef.dat"

$crystal = 16000000

$baud = 1200

Config Lcdpin = Pin , Db4 = Portd.4 , Db5 = Portd.5 , Db6 = Portd.6 , Db7 = Portd.7 , E = Portb.1 , Rs = Portb.0

Config Lcd = 16 * 2

Config Portb.5 = Output

Config Pind.2 = Input

Cursor Off

Do

Cls

Locate 1 , 5 : Lcd "Arduino"

Locate 2 , 4 : Lcd "PIR Sensor"

Waitms 100

Portb.5 = 0

If Pind.2 <> 0 Then

Portb.5 = 1

Cls

Locate 1 , 1 : Lcd "Motion"

Locate 2 , 1 : Lcd "Detected"

Wait 5

End If

Loop

End

Dan beginilah kira kira hasilnya, semoga bermanfaat .
