Arduino IDE Setup for WEMOS D1 Mini
Seperti sebelumnya telah saya bahas mengenai board WEMOS D1 mini yang support Lua dan Arduino IDE, kali ini saya akan membahas cara settings Arduino IDE agar dapat memprogram Wemos D1 mini secara langsung dengan Arduino IDE. Langsung saja kita lihat langkah langkahnya :
1. Download Arduino IDE disini untuk mendapatkan Arduino IDE last update
2. Install Arduino IDE pada PC berikut dengan Drivernya.
3. Buka Arduino IDE

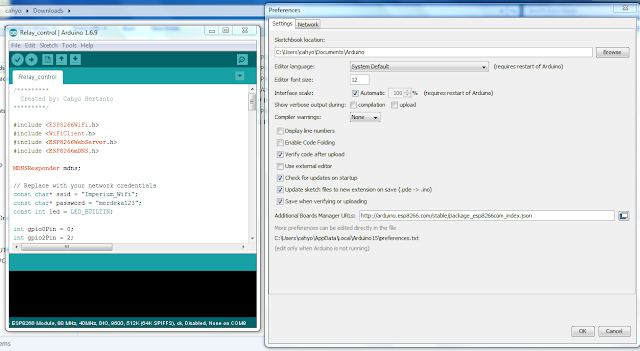

4. Kemudian buka File >> Preferences seperti gambar berikut :
5. masukkan ini pada http://arduino.esp8266.com/stable/package_esp8266com_index.json bagian URL seperti gambar berikut
6. Kemudian buka Tools >> Board >> Board Manager >> ESP8266 Community
7. Jika telah terinstall maka Arduino IDE sudah siap dipergunakan untuk melakukan flashing Wemos D1 Mini
Setelah Arduino IDE telah selesai kita setup, berikutnya hubungkan Wemos D1 mini pada PC, dan jangan lupa untuk mengistall driver IC CH340G anda bisa temukan disini. Pada Arduino IDE buka File >> Examples >> ESP8266 >> Blink, seperti pada gambar berikut
Apabila Blink Sketch terlah terbuka kita harus memilih board ESP8266 yang dipergunakan dalam hal ini board yang kita pergunakan adalah Wemos D1 R2 & Mini seperti gambar berikut
Jangan lupa memastikan dimana port Wemos D1 mini anda terhubung kemudian compile sketch dan upload jika telah selesai maka LED internal pada ESP8266 yang terdapat pada board Wemos D1 mini anda akan blinking dengan periode waktu 1 detik, dan setelah itu anda dapat membuat coding pada Arduino IDE dan menguploadnya pada Board Wemos D1 mini.
Semoga bermanfaat, happy coding.
